永州市零陵區自來水公司位于零陵區南津南路東側美麗的瀟水河畔,，是零陵區政府管轄的正科級事業單位,，屬自收自支、企業化管理性質,，擔任著永州市零陵區城區30萬人口的供水任務,，日設計供水量為20萬噸。水廠送水泵房共有4臺水泵機組,，630kW
/10kV二臺,，280kW
/10kV二臺，采用工頻運行方式，泵站在實際運行中,，但由于實際需求輸水量遠遠小于供水能力,，所以只能依靠調節出口閥開度及頻繁開停泵來調節流量。以保證生產廠的處理平衡的需求,。這不但操作麻煩,、難以控制，而且能源浪費大,。鑒此,，為了資源的合理利用和能源的節約，保證輸水管網的安全可靠運行,，擬考慮安裝變頻調速裝置,，并經過經濟技術評估，認為是可行的,。通過調查和對比,，經過招標形式選用山東新風光電子科技發展有限公司生產的JD-BP38-630F（630kW
/10kV）高壓變頻調速裝置，并于2014年5月投入使用,。改造達到了預期目的,。
2變頻器節能的理論依據
永州市零陵區自來水公司，供水量是不均勻的,，這是由于春夏秋冬氣候和人們生活以及生產規律所決定的,。水泵站的裝機是按最不利條件下、最大時流量和所需相應揚程決定的,。而實際上每天內只有很短時間能達到最大時流量,，大多數時間里，水泵站都處在小流量下工作,。為了適應流量的變化,，先前泵站在運行中采取關小出口閘門的辦法來控制流量，從而造成出口閘門前后的壓力差值就白白地浪費于閘門阻力上,。
變頻調速運行是根據水泵轉速的變化要求,，通過改變電動機工作電源頻率達到改變水泵電機轉速的目的，以獲得合理的水泵運行工況,。在不同的轉速情況下,，均保持較高的運行效率，不僅降低了電能消耗,，同時能改善水泵啟動性能,，延長其工作壽命，還提高供水質量,。變頻技術用于泵類設備驅動控制場合的節電效果,，普遍節電達到20%以上。
根據流體力學的基本定律可知：水泵類設備均屬平方轉矩負載，其轉速N與流量Q,、壓力（揚程）H以及軸功率P具有如下關系：
Q1/Q2=N1/N2 （1）,；
H1/H2=（N1/N2）2（2）；
P1/P2=（ N1/N2）3（3）,；
Q1,、H1、P1----水泵在N1轉速時的流量,、壓力（或揚程）,、軸功率；
Q2,、 H2
,、P2-----水泵在N2轉速時的相似工礦條件下的流量、壓力（或揚程）,、軸功率,。
因此理論上采用轉速控制，當風量,、流量減小時,，所需功率近似按流量的3次方大幅度下降。
假如轉速降低一半,，即：N2/N1=1/2,，則P2/P1=1/8，可見降低轉速能大大降低軸功率達到節能的目的,。當轉速由N1降為N2時,，水泵的額定工作參數Q,、H,、P都降低了。但從效率曲線л-Q看,，Q2與Q1點的效率值基本是一樣的,。也就是說當轉速降低時，額定工作參數相應降低,，但效率不會降低,，有時甚至?xí)岣摺Ｒ虼嗽跐M足操作要求的前提下,，水泵仍能在同樣甚至更高的效率下工作,。
降低了轉速，流量就不再用關小閥門等來控制,，閥門等始終處于全開狀態,，避免了由于關小閥門等引起的損耗，也就避免了總效率的下降，確保了能源的充分利用,。
3 風光JD-BP38系列高壓變頻系統技術參數
山東新風光是國家高新技術企業,，生產的風光牌JD-BP38系列高壓變頻器以高速DSP為控制核心，采用無速度矢量控制技術,、功率單元串聯多電平技術,，屬高-高電壓源型變頻器，其諧波指標遠小于IEEE519-1992的諧波標準,，輸入功率因數高,，輸出波形質量好，不必采用輸入諧波濾波器,、功率因數補償裝置和輸出濾波器,；不存在諧波引起的電機附加發熱和轉矩脈動、噪音,、輸出dv/dt,、共模電壓等問題，可以使用普通的異步電機,。

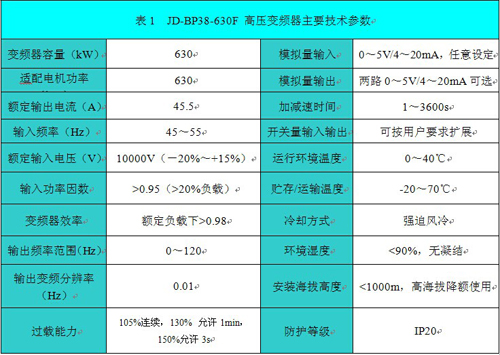

JD-BP38-630F高壓變頻器技術參數如表1所示,。
4變頻改造控制方案
變頻調速系統操作方面，有遠程控制和本地控制兩種控制的方式,，這兩種控制方式可提高系統的安全性能,。通過上位機對高壓變頻器運行狀態進行監控，通過遠控和本地對變頻器進行控制,，上位機監控系統如圖1所示,，具有以下功能：變頻啟動、變頻停止,、故障復位,、變頻運行指示、變頻停止指示,、故障輸出,、通訊指示，并可在上位機上顯示變頻器的運行數據,、設定壓力,、反饋壓力和當前狀態，實時監控系統運行,。

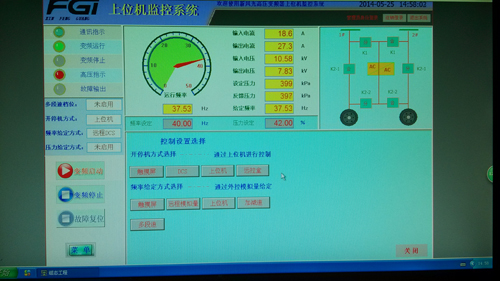

圖1
上位機監控系統
為了保證水廠供水系統的可靠性,，變頻器裝置具有工頻手動旁路裝置，當變頻器發生故障,，停止運行時,，在確認水泵及電機沒有故障的情況下,，電機可以手動切換到工頻下運行，這樣可以保證水泵的供水要求,，提高了整個供水系統的安全穩定性,。
水泵變頻系統具有如下特點：為變頻器提供的交流220V控制電源掉電時，由于變頻器的控制電源和主電源沒有相位及同步要求,，變頻器可以使用UPS繼續運行,，不會停機；在現場水壓給定信號掉線時,，變頻器提供報警的同時,，可按原轉速繼續運行，維持水泵機組的工況不變,；變頻器配置單元旁路功能,，在局部故障時，變頻器可將故障單元旁路,，降額繼續運行,，減少突然停機造成的損失，如果變頻器出現3個以上的故障單元,，當前水泵可轉工頻運行,，可保證供水不受影響。
5 變頻改造主回路介紹
永州市零陵區自來水公司水泵系統變頻改造采用1#,、2#水泵（電機功率630kW
/10kV）共用一套JD-BP38-630F（適配630kW
/10kV電機）高壓變頻器,，高壓變頻器采用“一拖二”手動旁路方案。1#,、2#水泵一次系統接線圖路如圖2所示,，通過切換高壓隔離開關把高壓變頻器切換到要運行的水泵上去。高壓變頻器可以拖動1#供水泵電動機實現變頻運行,，也可以通過切換拖動2#供水泵電動機實現變頻運行,。兩側供水泵電動機均具備工頻旁路功能。

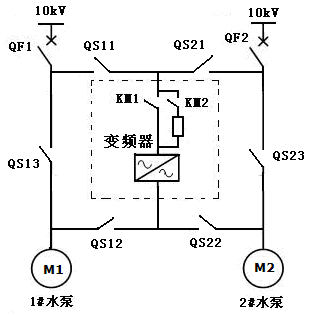

圖2
高壓變頻一次系統接線圖
QF1和QF2分別為現場1#和2#供水泵電源高壓斷路器,；
QS11和QS21分別為1#,、2#供水泵電源高壓隔離開關；
QS12,、QS22、QS13,、QS23為變頻器旁路開關柜高壓隔離開關,；
變頻器為風光JD-BP38-630F高壓變頻器。
高壓變頻器控制電機為一拖二控制,，旁路開關柜用于工/變頻切換,。QS11和QS21為2個高壓隔離開關,，變頻器運行時，要求QS11和QS21同時閉合,。QS12閉合,，QS22斷開，QS13斷開,，1#水泵變頻運行,；QS12斷開，QS13閉合1#水泵工頻運行,；QS22閉合,，QS12斷開，QS23斷開,，2#水泵變頻運行,；QS22斷開，QS23閉合,，2#水泵工頻運行,；其中，QS12與QS13,、QS22實現電氣互鎖,，QS22與QS23、QS12實現電氣互鎖,；將控制柜“遠控/本控”開關打至“遠控”位置,，將相應水泵斷路器“就地/遠方”開關打至“遠方”位置，通過上位機可實現水泵的遠控操作,。
6 恒壓供水系統原理,、PID設定及運行
由于永州市零陵區自來水公司，對用水負荷需要在實際運行時進行精確調整和測量,，因此采用的是恒壓供水系統,，其工作原理如圖3所示，測量元件為壓力傳感器,，將它設在水泵機組出水口,，Vi為恒定供水壓力設定值，供水壓力V作為輸出量,，構成閉環控制系統,。變頻器內部的PLC采集供水壓力值V與用戶給定值Vi進行比較和運算，通過PID進行調整,，將結果轉換為頻率調節信號送至變頻器,，直至達到供水壓力的給定值Vi。不管系統供水流量如何變化,，供水壓力值V始終維持在給定壓力值Vi附近,。

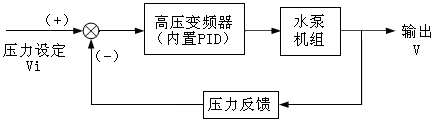

圖3恒壓供水系統工作原理框圖
（1）在PID控制中,，P系數加大，可以加快調節速度,。但如果過大,，系統容易因超調而震蕩。若P太小,，又會使系統的動作緩慢,。P可正可負。如果比例系數為正,，那么該回路為正作用回路,；如果比例系數為負，那么該回路為反作用回路,。本變頻器P設定為0.30,。
（2）積分I的作用主要是消除系統的靜態誤差。但過強的積分作用使供水系統超調加大,。所以在調節過程初期,，應減弱積分作用，防止產生積分飽和現象,；而到過程后期,，應適當增強積分作用，以提高控制精度,。本變頻器I設定為10.0,。
風光高壓變頻器內置PID功能，其中PID 結構參數具有以下選擇方式：
0：比例 PID 控制只比例增益起作用
1：積分 PID 控制只積分增益起作用
2：比例+ 積分 PID 控制比例增益和積分增益同時起作用
3：比例+ 積分+ 微分 PID 控制比例增益,、積分增益和微分增益同時起作用
本變頻器PID參數PID結構選擇2,，比例+積分 PID
控制比例增益和積分增益同時起作用，完全可以滿足供水系統的供水壓力恒定要求,，不需要設定微分參數,。

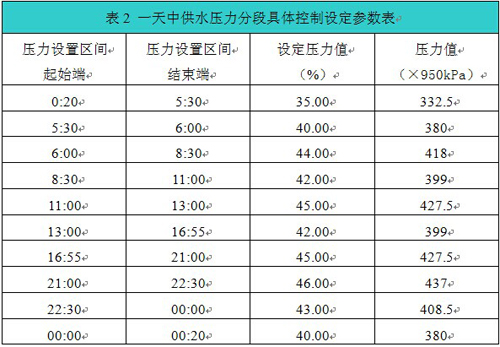

現場采用壓力閉環控制，每天分十個時間段來控制給定壓力,，具體設定壓力分段如表2所示,。
現場最大壓力設定：根據壓力變送器的最大量程來設定。本案例中壓力變送器的最大量程為950KPa,，在950KPa
時變送器輸出信號為20mA,，那最大壓力設置為950KPa，對應壓力設定百分值100%,。如圖4中的給定壓力：399 kPa=42.00%*950
kPa,。
圖4
給定壓力顯示界面

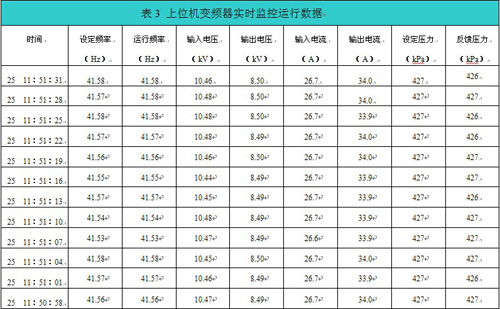

在上位機監控系統具有豐富的功能。除了可以具有以下功能：變頻啟動,、變頻停止,、故障復位外，還可以顯示變頻運行指示,、變頻停止指示,、故障輸出、通訊指示等,，并可在上位機上實時顯示變頻器的運行數據,、設定壓力、反饋壓力和當前狀態,。上位機變頻器實時監控運行數據如表3所示,。
7 現場設備改造效果
水廠水泵變頻節電改造后，2014年5月初,，正式投入生產,，至今運行正常。系統達到了預期的效果：實施變頻改造后,，水泵用電量有明顯下降,，設備實現了軟起動，改善了設備的運行工況,，極大地減輕了設備起動時對供配電系統的沖擊,。
7.1節電效果
經過廠能源利用監測中心測試，根據泵站供水系統改造之前一個月的報表計算得1000t水耗電率為102度電,，改造之后的一個月1000t水耗電率為86度電,，按此計算，泵站一年可節電(102-86)×50×360=288000度電,。并且隨著供水量的增加泵站供水系統采用一臺工頻,，一臺變頻兩臺高壓電動機供水方式節能效果更顯著。
7.2其他效果
（1）改善了工藝,。在實際生產操作過程中,，泵的流量需時常調整，不僅需要調節參數,，而且備用設備需時常切換,。調節參數時，主要通過調節出口閥來控制,，人工關小或開大閥門不僅費事,，速度慢，也縮短閥門的壽命（填料及閥桿的磨損）,。
（2）維護量減少,。采用變頻調速后，大部分時間里,，泵的運行轉速大大低于泵的額定轉速,。由于水泵啟動緩慢及轉速的降低,，減少了泵的零部件密封、軸承的磨損,，相應地延長了水泵的壽命,。
（3）工作強度降低。采用變頻調速恒壓閉環調節就不用調節出口閥,，操作工作由動手轉變?yōu)樽詣?dòng),、監控，完全實現生產的無人操作,，大大減輕了工人的勞動強度,。
（4）現場噪音大大降低，有效改善現場的運行環境,，運行人員反映良好,；便于實現廠循環水泵機組控制系統自動化管理。
8結束語
經過實踐的證明,，永州市零陵區自來水公司水廠的水泵變頻改造是成功的,，取得的經濟效益和社會效益是顯而易見的。不僅節約了大量電能,，降低了供水成本,；而且增大了供水系統可調范圍，提高了工作效率,，增強了系統安全可靠性,。隨著國家目前對節能減排工作力度空前加大，變頻調速技術發展前景十分廣闊,，已迎來歷史黃金發展時期,。
